3D-PRINT-JIG/MODEL

３D-PRINTER

3D打印制作 ABS树脂制自由设计治具

传统上，治具的制作对于材料形状和可加工形状等具有各种限制，这导致作业者产生“难以保持”、“沉重”等抱怨。 为此，拓来伊利用2011年导入的FDM方式（热熔层压法）3D打印的特性，制作了ABS树脂制自由设计治具。 销售重量轻，易于携带，易于操作的治具。

使用于以下（交付业绩）

  • ・汽车标志定位治具
  • ・汽车门锁定件定位治具
  • ・汽车门铰链配件定位治具
  • ・弧螺柱备用定位治具
  • ・点焊点位确认仪
  • ・弧焊珠位置确认仪
  • ・特装车用穴明位置决治具

3D打印制作 ABS树脂制自由设计治具的特点

  • ・由于它是由耐候性FDM型树脂制成，它在室温下的精度不会改变，它可以用作治具。
  • ・可以自由地制作治具功能所需的最适合形状，例如“操作者可以容易握住的形状”，“具有良好可视性的形状”，“根据需要设定所需强度”
  • ・可进行914（W）×610（W）×914（H）mm尺寸的一体加工（可连接，更大尺寸可对应）
  • ・全10色
    象牙色，白色，黑色，深灰色，浅灰色，红色，蓝色，橙色，黄绿色
  • ・外包对应，“ULTEM”，“PPSF（聚苯砜）”等，可对应具有更高强度和耐热性的树脂材料。
汽车门铰链定位治具
汽车标志定位治具

本公司导入３D-PRINTER

STRATASYS社　3D PRODUCTION SYSTEM Fortus 450mc

建模工作量 406（W）×355（D）×406（H）
造形材料 ASA、ABS-M30、ABS-M30i、ABS-ESD7、PC、PC-ISO、PS-ABS、NYLON12
层压间距 0.127mm/0.178mm/0.254mm/0.330mm

STRATASYS社　3D PRODUCTION SYSTEM Fortus 900mc

建模工作量 914（W）×610（D）×914（H）
造形材料 ASA、ABS-M30、ABS-M30i、ABS-ESD7、ABSi、NYLON12
层压间距 0.178 mm/0.254 mm/0.330 mm/0.508 mm
STRATASYS社　3D PRODUCTION SYSYTEM FORTUS 250mc
STRATASYS社　3D PRODUCTION SYSYTEM FORTUS 250mc

材料特性

ASA Plus

特点 耐候性，表面美观
材质颜色 全10色
象牙色，白色，黑色，深灰色，浅灰色，红色，蓝色，橙色，黄绿色
抗拉强度 4,780psi（33MPa）
抗弯强度 8,700psipsi（60MPa）
荷重挠温度[66psi] 91℃

PC（聚碳酸酯）

特点 抗拉强度高
材质颜色 白　1色
抗拉强度 9,800psi（68MPa）
抗弯强度 15,100psi（104MPa）
荷重挠温度 [66 psi] 138℃

PPSF / PPSU（聚苯砜）*外包生产

特点 耐热和耐化学性
材质颜色 茶　1色
抗拉强度 8,000psi（55MPa）
抗弯强度 15,900psi（110MPa）
荷重挠温度 [66 psi] 189℃
positioning JIG for stud welding
弧形螺柱定位治具
Arc welding confirmation gauge for bead position.
弧焊珠位置确认仪

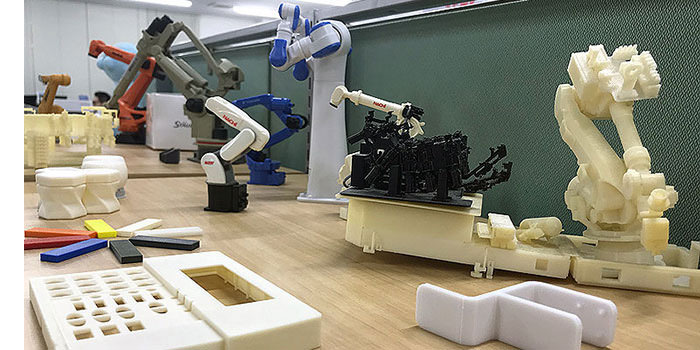

1/15 size Robot Hemming System
机器人包边系统1/15型号
