ROBOT HEMMING SYSTEMSERVO ROLLER BENDERロボットヘミングシステム (特許)

ROBOT HEMMING SYSTEM

加圧力フィードバック機能付
サーボ加圧力制御ロボットヘミングシステム


  • ヘミング専用加圧制御機能によるロボットプログラム上での加圧力設定
  • フィードバック制御によるロボットアームたわみ変化に対応し、加圧力を一定保持
  • ローラーチェンジ機能(Option)により多彩なローラー形状に対応
  • 本体システム410台、治具1,300製品の実績と最終品質造込みまで完全対応

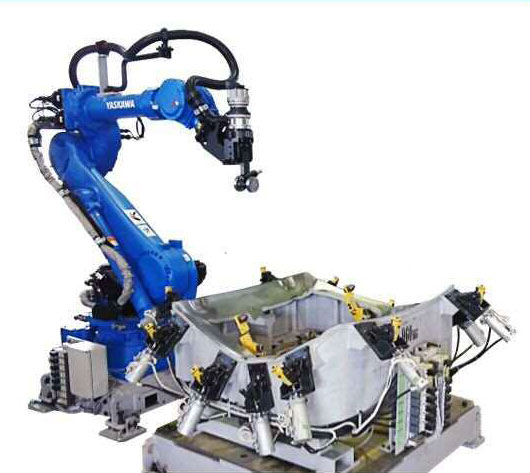

ロボットヘミングシステムについて

ヘミング加工において、現在の標準工法となりつつあるロボットヘミングシステム。トライエンジニアリングは世界で初めてロボットヘミングシステムの開発に成功し、現在までに本体システム410台、1,300を超える製品に採用いただいています。

トライエンジニアリング製ロボットヘミングシステムは株式会社安川電機、株式会社不二越、ファナック株式会社とサーボモータによるトルク制御ヘミング機能を共同開発し、ローラーの加圧力を一定に保持する機能を有するなど他社にない様々な特徴があります。量産用システム、試作用システム、サービスパーツ生産用システムなど用途に応じて様々なシステムを提案します。

さらに近年、自動車以外に、家電、建設機械などにも採用されています。

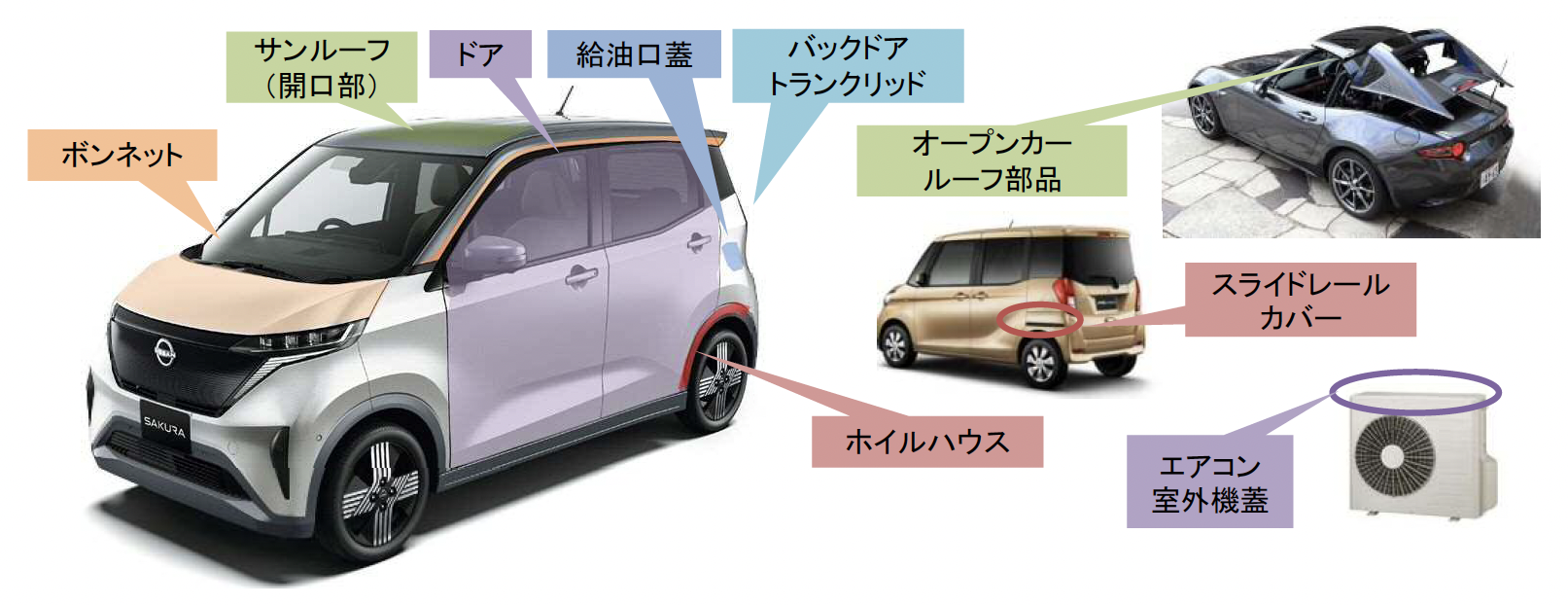

ヘミング工法採用個所

トライエンジニアリング製ロボットヘミングシステムの特徴

従来型ヘミング工法である「プレス方式」「ヘム専用設備(テーブルトップ)」と比較し、【汎用性】【低コスト】【設置性】など多くのメリットがあります。
トライエンジニアリング製サーボ加圧制御機能は、ロボットアーム先端に取付けられた加工ヘッドに内臓したサーボモータにより、ローラーの加圧力を一定制御します。
また、ロボットの姿勢が変化する際に生じるアームのたわみで発生する加圧力の変化も自動補正します。
また、加圧力の設定もロボットプログラム上で任意に設定可能です。加工中の加圧力変更も可能です。

  • 基本仕様 【ロボット1台×治具1台仕様】
  • 大量生産方式用 【複数ロボット仕様(最大4台同時加工)】
  • 混流生産方式用 【複数治具設置ターンテーブル(平面、傾斜設置)】
  • 少量多品種用 【治具チェンジャー仕様】

ヘム加工以外用途対応(スポット溶接機能、シーリング機能等)など、様々な仕様への対応が可能です。

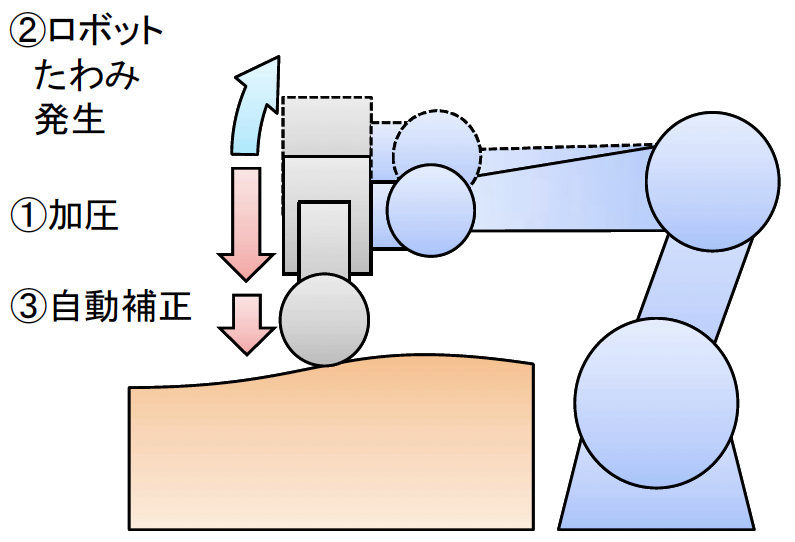

サーボ加圧制御(たわみ補正)概略図

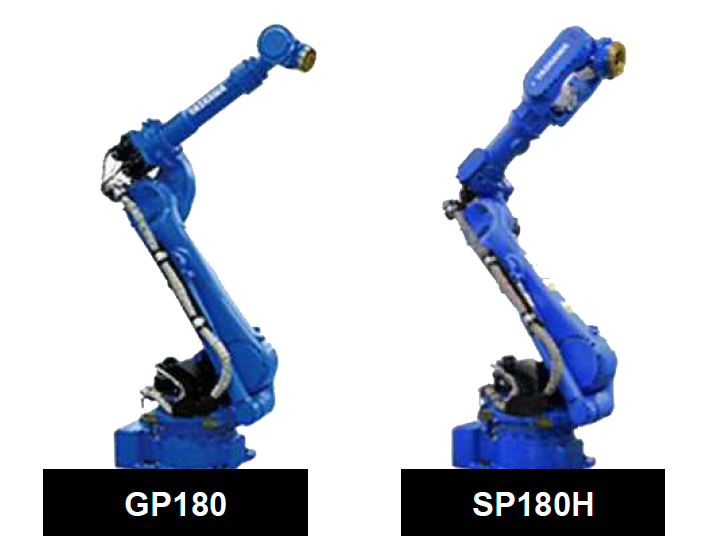

  • YASKAWA(安川電機)
  • MOTOMAN-
    GP180/GP225/
    SP180H/SP225H
  • YRC1000(MotoPlus RHS仕様)
  • ヘム機能、スポット溶接機能、シーラー塗布機能等兼用対応可

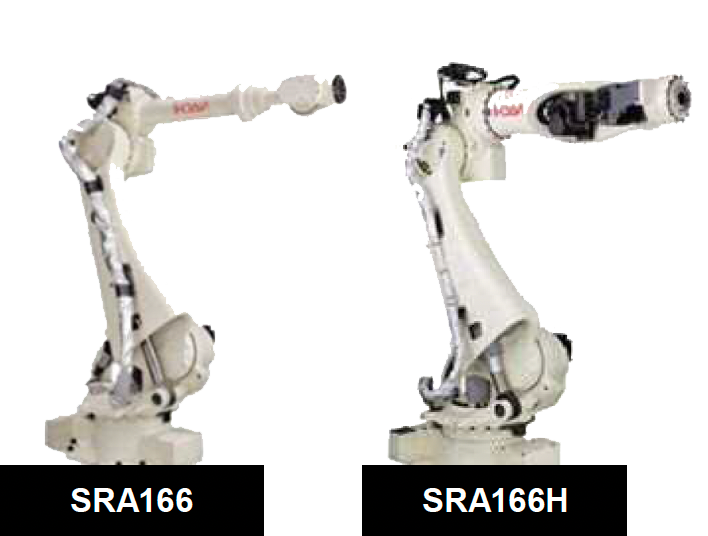

  • NACHi(不二越)
  • SRA166/210/166H/210H
  • FD11/TFD11(ヘム機能RHS仕様)
  • トレーサビリティー機能搭載

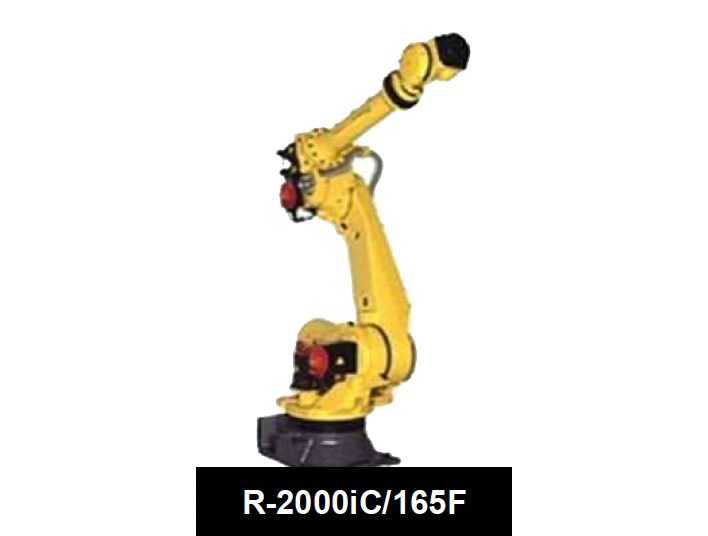

  • FANUC(ファナック)
  • R-2000iC/165F/210F
  • R-30iB(ヘム機能RHS仕様)
  • ヘム専用機

※他機種ロボットでの対応もご要望に応じて対応します。
上記以外ロボットメーカー製の場合、油圧加圧仕様での対応となります。

基本バリエーション

ヘッド

  • サーボ加圧ヘッド SFDL-02
  • サーボ加圧ヘッド・ツールチェンジ仕様(ローラー自動脱着機能)  STDL-02

ローラー

  • SWR-05/TWR-06 (φ80&φ32ダブルローラー)
  • TSR-01 (φ20&φ14ダブルローラー)
  • TFR-02 (φ80&φ80&φ20&φ20フォースローラー)
  • ローラー径φ80~φ14、単体ローラーから複数組合ローラーまで対応可能

レイアウト

下記レイアウト以外も対応可

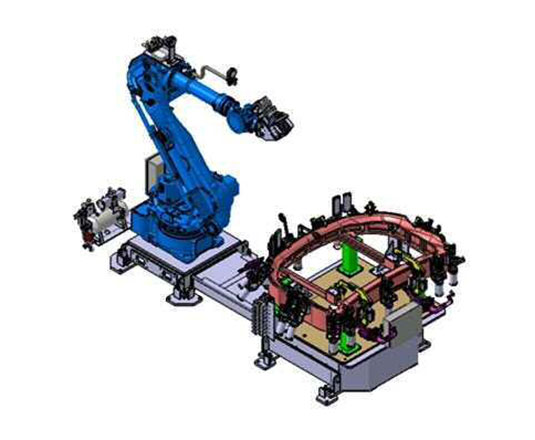

1ロボット×1テーブル
(回転/固定)

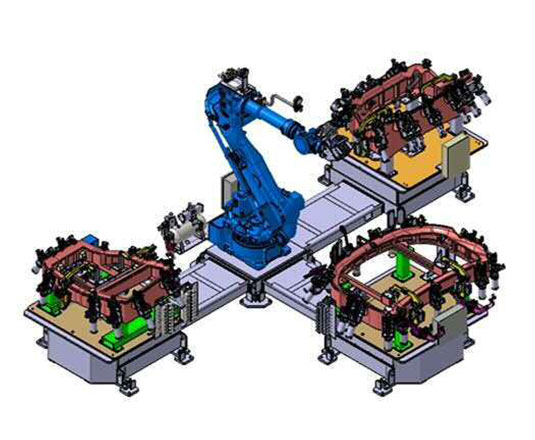

1ロボット×3テーブル
(回転/固定)

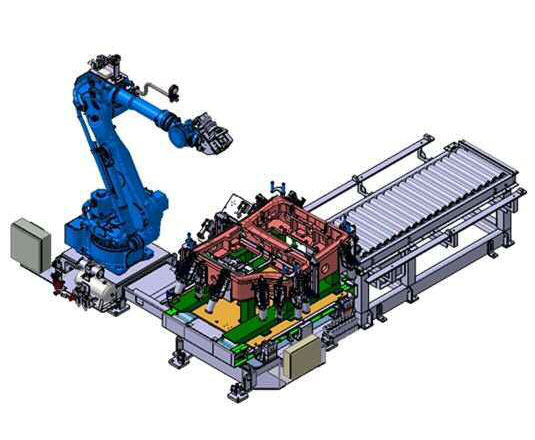

1ロボット×1回転テーブル
JIGチェンジャー,APS(自動給電給気)

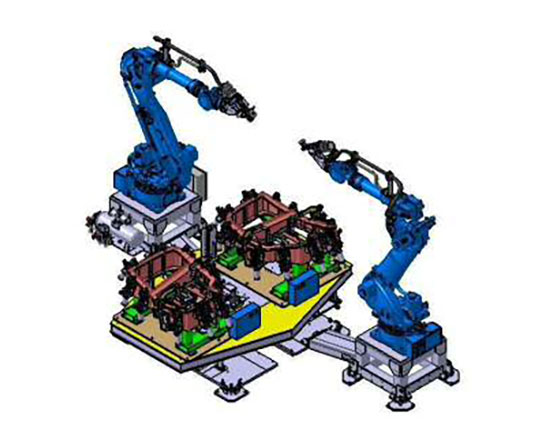

2ロボット×1回転テーブル
(2JIG平面搭載)

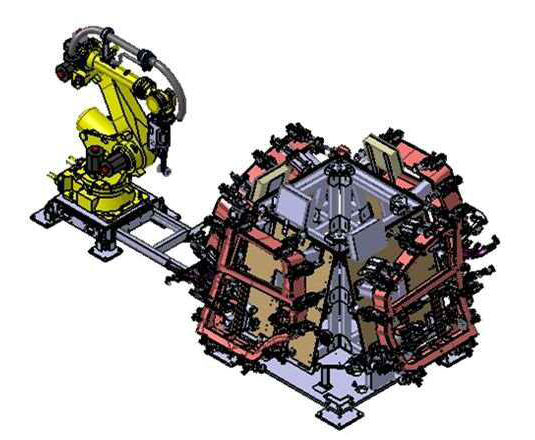

1ロボット×1回転テーブル
(4JIG傾斜搭載)

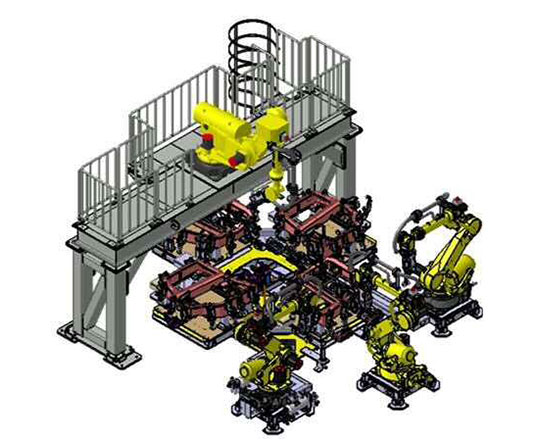

4ロボット×1回転テーブル
(4JIG平面搭載)

ロボットヘミングシステム構成および装置仕様

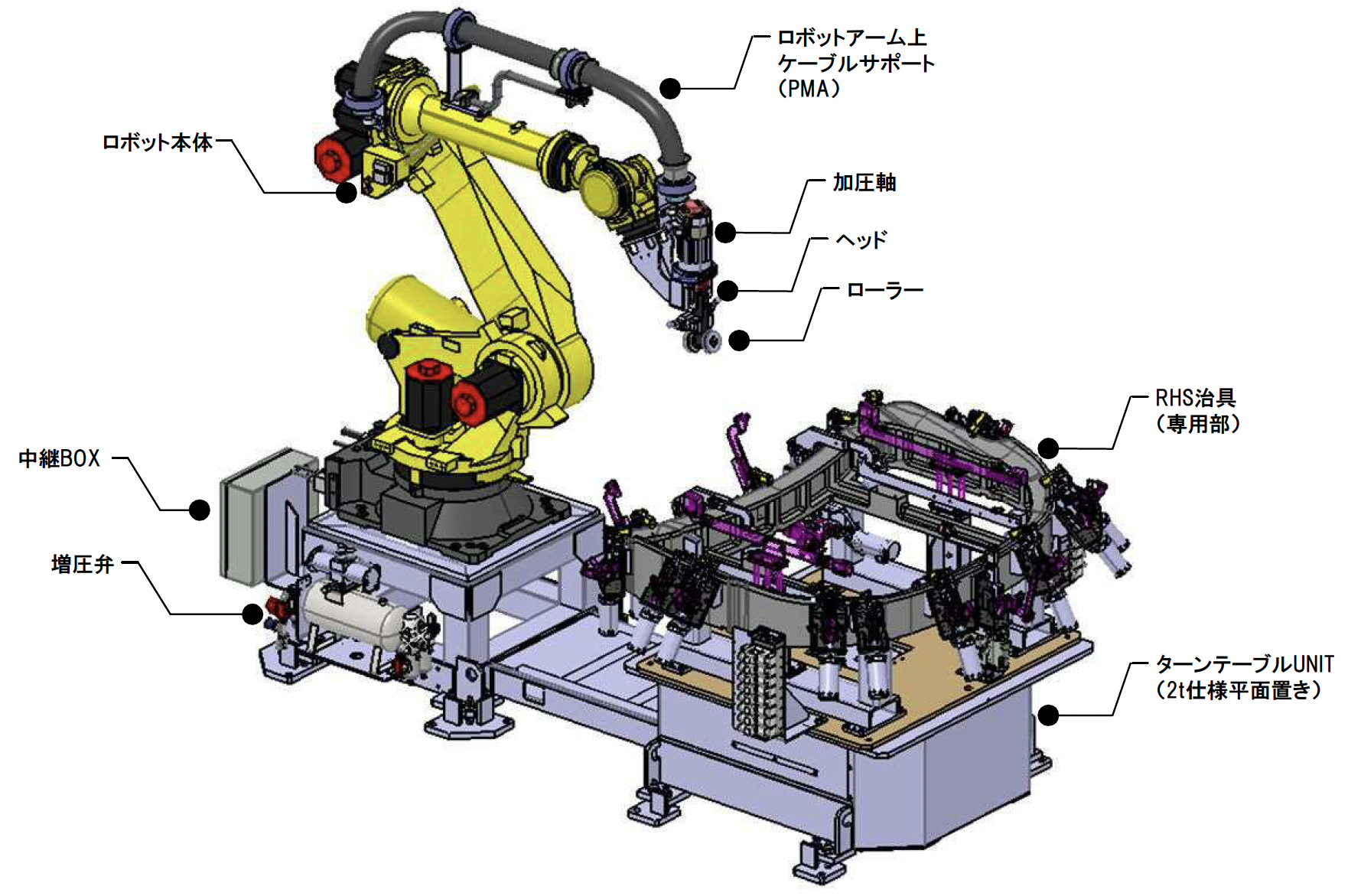

基本構成

装置仕様

名称
Servo Roller Bender Robot Hemming System( S-RHS )
ロボット
YASKAWA MOTOMAN-GP180/225 YRC1000制御装置(RHS用Option付)
NACHi SRA-166/210 FD11制御装置(RHS用Option付)※TMC TFD11制御装置対応可
FANUC R-2000iC 165F/210F R-30iB制御装置(RHS用Option付)
※ロボットの御支給は基本的に対応していません。
ヘッド
サーボ加圧ヘッド SFDL-02
サーボ加圧ヘッド,ローラー脱着機能付STDL-02(Option)
加圧軸
中空サーボモータKRM-32273(電溶工業製)
ローラー
φ80/φ55/φ20/φ14(基本径)製品形状により専用設計対応可
シングルローラー,ダブルローラー,トリプルローラーなど対応可
組合せ
ロボット台数、治具ベース台数の組合せにより、様々な仕様に対応可
Option
ローラー自動脱着装置
治具交換装置(自動/手動),APS(治具自動給電給気装置)ターンテーブルUNIT(2t仕様平面置き,5t仕様傾斜/平面2面/3面置き,9t仕様傾斜/平面2面/3面/4面置き
ソフト
各種オフラインティーチングソフトでのティーチング対応可
CENIT FAST CURVE(DELMIA V5),CENIT FAST SUITE E2,Moto-Sim EG VRC(YASKAWA),ROBOGUIDE(FANUC),FD on DESK(NACHi)
