ROBOT ROLL FORMING SYSTEMロボットロールフォーミングシステム(特許)

ROBOT ROLL FORMING SYSTEM

ロールフォーミング加工をロボットで実現
直線だけでなく曲線の加工も可能


  • 凹凸ローラーをロボットアーム先端に取付け、ロールフォーミング加工を実現
  • 従来ロールフォーミング専用機やブレーキプレスで加工していた板金曲げ加工をロボットで行い、直線だけでなく曲線の加工も可能
  • ローラー加圧力はサーボ制御により最適な曲げ圧で加工
  • 凹凸ローラーは自動脱着機能により様々な形状加工が可能

ロボットロールフォーミングの特徴

  • 従来、ロールフォーミング専用機やブレーキプレスで加工していた加工をロボットで実現
    スペース削減、自動化に最適
  • 直線だけでなく、曲線の加工も可能
  • 凹凸ローラー自動脱着機能により、「段差加工」「R加工」「V加工」「曲げ加工」など様々な形状に対応可
  • ローラーサーボ加圧制御により、ソリやシワの発生の少ない加工を実現

ロボットヘミングシステム構成および装置仕様

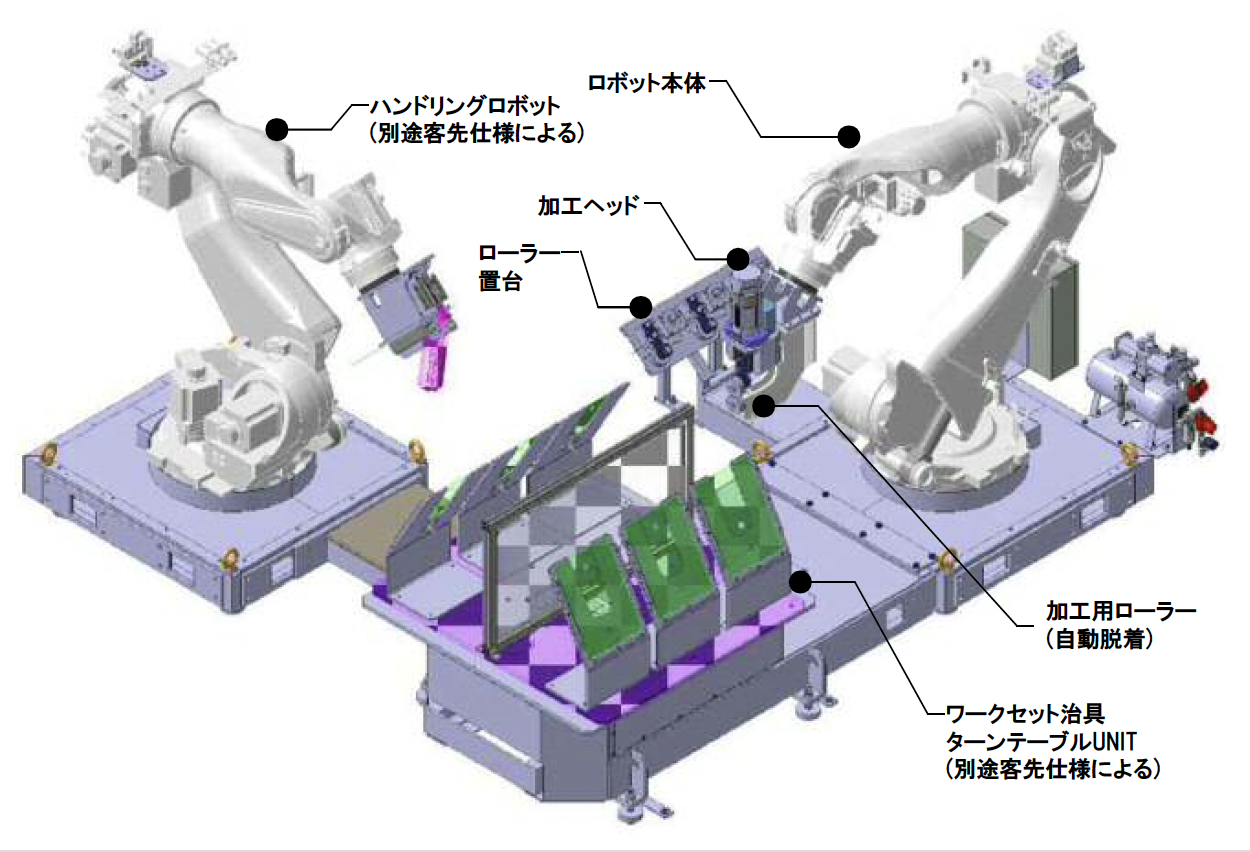

基本構成

装置仕様

名称
ロボットロールフォーミング
ロボット
NACHi SRA166/210 FD11制御装置
ヘッド
サーボ加圧仕様(ロボット外部軸)
ローラー自動脱着機能
ローラー
凹凸ローラー各種対応可
R加工用、V加工用、段差加工用他
Option
ローラー置台
ワークセット治具
ターンテーブル
ハンドリングロボット
その他客先仕様により対応可
